Cara Kalibrasi Mesin Laser Cutting 50W JY3020

Cara Kalibrasi Mesin

Apakah hasil kalibrasi mesin laser cutting di workshop Anda tidak sesuai dengan ukuran desain yang sudah diatur? Atau mungkin sinar laser tiba-tiba tidak keluar saat proses cutting berlangsung? Dua masalah ini memang cukup sering dialami oleh pengusaha percetakan dan fabrikasi, khususnya pengguna Mesin Laser Cutting Telson 50W JY3020. Kabar baiknya, kedua kendala tersebut bisa diatasi sendiri dengan melakukan kalibrasi yang tepat — tanpa harus langsung memanggil teknisi.

Artikel ini akan membahas secara lengkap langkah-langkah kalibrasi Mesin Laser 50W JY3020, baik melalui software maupun secara langsung pada mesin, agar hasil cutting kembali presisi dan sesuai desain.

Apa Itu Kalibrasi Mesin Laser Cutting?

Kalibrasi adalah proses penyetelan ulang mesin laser agar hasil cutting kembali akurat sesuai desain yang telah ditentukan. Proses ini perlu dilakukan ketika mesin mengalami dua kondisi utama:

Hasil cutting tidak sesuai ukuran desain — dimensi potongan lebih besar, lebih kecil, atau tidak proporsional dibandingkan file desain.
Sinar laser tidak keluar — mesin menyala dan bergerak normal, tetapi material tidak terpotong atau tidak terukir karena laser tidak terpancar dengan benar.

Kedua kondisi ini bisa disebabkan oleh berbagai faktor, mulai dari cermin yang kotor, posisi cermin yang bergeser akibat getaran, hingga pengaturan software yang tidak tepat. Kalibrasi yang rutin dapat mencegah kedua masalah ini terjadi lebih sering.

Persiapan Sebelum Kalibrasi Mesin Laser JY3020

Sebelum memulai proses kalibrasi, siapkan beberapa alat berikut:

Tisu bersih atau cotton bud
Alkohol (isopropil alkohol lebih disarankan)
Obeng Kunci L (Allen key / hex key)
Kertas putih polos (untuk mengecek posisi sinar laser)
Akses ke software mesin laser (untuk kalibrasi ukuran)

Pastikan mesin dalam kondisi mati dan dingin sebelum menyentuh komponen optik seperti cermin dan lensa laser.

Cara Kalibrasi Mesin Laser Cutting 50W JY3020 Langkah demi Langkah

Proses kalibrasi pada Mesin Laser JY3020 terbagi menjadi dua jenis, tergantung pada masalah yang dialami:

1. Kalibrasi Ukuran Cutting Melalui Software

Jika hasil cutting tidak sesuai dengan ukuran desain — misalnya ukuran terpotong lebih kecil 2 mm dari yang seharusnya — maka kalibrasi dilakukan melalui software mesin laser. Langkah ini menyesuaikan parameter skala sumbu X dan Y pada sistem kontrol agar output mesin sinkron dengan file desain digital.

Buka software laser cutting yang terhubung ke mesin, masuk ke menu pengaturan atau konfigurasi mesin, lalu sesuaikan nilai kalibrasi sumbu X dan Y berdasarkan selisih antara ukuran desain dan ukuran hasil cutting aktual.

2. Kalibrasi Sinar Laser yang Tidak Keluar

Jika sinar laser tidak muncul, masalahnya biasanya terletak pada posisi atau kebersihan cermin pemantul. Ikuti langkah-langkah berikut:

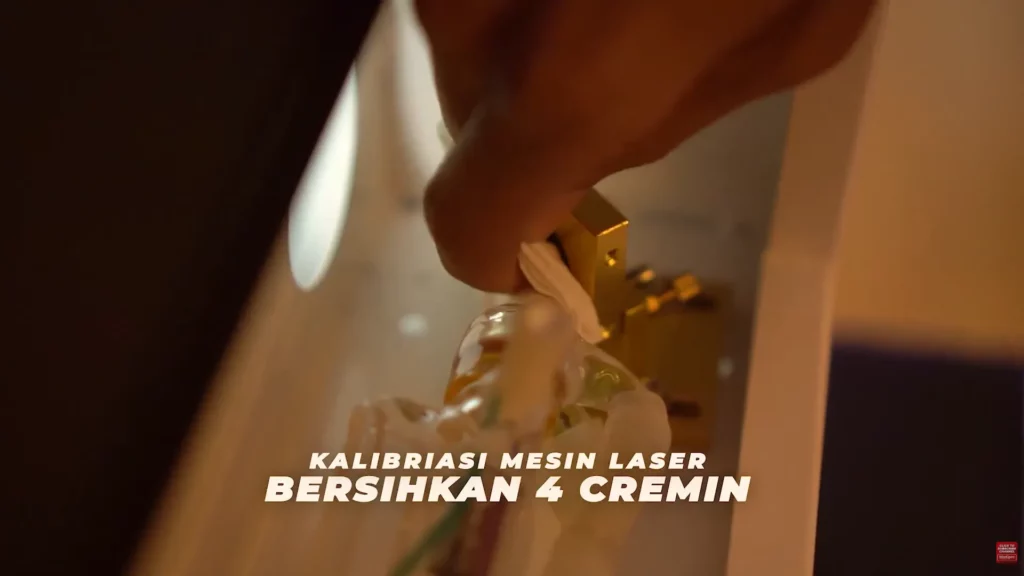

Langkah 1 — Bersihkan 4 Cermin pada Mesin

Bersihkan keempat cermin yang ada pada jalur optik mesin menggunakan tisu yang telah dibasahi alkohol. Jika tidak ada tisu, cotton bud bisa menjadi alternatif. Debu atau kotoran sekecil apapun pada permukaan cermin dapat memblokir atau membelokkan sinar laser secara signifikan, sehingga kebersihan cermin adalah langkah pertama yang paling krusial.

Langkah 2 — Identifikasi Cermin yang Bermasalah

Setelah cermin dibersihkan, periksa mata laser untuk mengidentifikasi pada cermin mana pantulan sinar tidak muncul atau tidak tepat. Proses ini dilakukan dengan menyalakan laser secara manual (pulse mode) sambil mengamati jalur pantulan sinar dari cermin pertama hingga keempat.

Langkah 3 — Atur Posisi Cermin dengan Obeng Kunci L

Setelah cermin bermasalah ditemukan, sesuaikan posisinya menggunakan obeng Kunci L. Setiap cermin memiliki sekrup pengatur arah yang memungkinkan penyesuaian sudut pantulan sinar secara presisi.

Langkah 4 — Posisikan Sinar Laser ke Titik Tengah Setiap Cermin

Ini adalah langkah paling penting dalam kalibrasi cermin:

Letakkan selembar kertas putih di atas cermin pertama.
Tembakkan sinar laser (pulse sekali) untuk melihat titik bekas sinar pada kertas.
Jika titik sinar belum berada di posisi tengah cermin, sesuaikan kembali menggunakan obeng Kunci L hingga titik sinar tepat di bagian tengah.
Ulangi proses yang sama untuk cermin kedua, ketiga, dan keempat secara berurutan.

Mengapa harus di tengah? Karena sinar yang melewati tepi cermin akan mengalami kerugian daya dan bisa membakar bingkai cermin, sehingga memengaruhi hasil cutting secara keseluruhan.

Langkah 5 — Lakukan Mode Test

Setelah semua cermin terkalibrasi, jalankan mode test pada mesin. Gunakan material percobaan (misalnya karton atau kayu tipis) dengan desain sederhana untuk memverifikasi bahwa sinar laser keluar dengan benar dan hasil cutting sudah sesuai dengan ukuran desain.

Jika hasilnya sudah presisi dan sinar laser berfungsi normal, Mesin Laser 50W JY3020 siap digunakan kembali untuk produksi.

Tips Perawatan Rutin Mesin Laser Cutting agar Tidak Perlu Sering Kalibrasi

Melakukan kalibrasi memang bisa menyelesaikan masalah, namun perawatan rutin jauh lebih efisien untuk menjaga performa mesin. Berikut beberapa tips yang bisa diterapkan:

Bersihkan cermin minimal seminggu sekali atau setelah sesi cutting yang panjang, terutama jika memotong material yang menghasilkan banyak asap seperti kayu atau akrilik.
Periksa kondisi lensa fokus secara berkala — lensa yang kotor atau tergores akan menurunkan kualitas cutting secara drastis.
Pastikan meja cutting rata — permukaan yang tidak level dapat menyebabkan fokus laser tidak konsisten di seluruh area cutting.
Catat pengaturan kalibrasi yang berhasil sebagai referensi saat perlu dilakukan ulang di masa mendatang.
Hindari getaran berlebihan di sekitar mesin, karena getaran dapat menggeser posisi cermin dari waktu ke waktu.

Kapan Harus Menghubungi Teknisi?

Kalibrasi mandiri umumnya cukup untuk menyelesaikan masalah ringan hingga menengah. Namun, segera hubungi layanan purna jual atau teknisi resmi jika:

Setelah kalibrasi lengkap, sinar laser masih tidak keluar atau hasil cutting tetap tidak akurat.
Terdapat kerusakan fisik pada cermin (retak, pecah, atau lapisan reflektif terkelupas).
Tabung laser menunjukkan tanda-tanda kerusakan seperti perubahan warna atau penurunan daya yang signifikan.
Sistem kontrol mesin menampilkan error code yang tidak biasa.

Maxipro Indonesia menyediakan layanan gratis service selama satu tahun untuk setiap pembelian mesin, sehingga Anda tidak perlu khawatir jika membutuhkan bantuan teknis lebih lanjut.

Kesimpulan

Kalibrasi mesin laser cutting bukanlah proses yang rumit jika dilakukan dengan langkah yang tepat. Untuk masalah ukuran cutting yang tidak sesuai, cukup lakukan penyesuaian melalui software. Sedangkan untuk sinar laser yang tidak keluar, bersihkan keempat cermin, identifikasi cermin bermasalah, atur posisinya menggunakan obeng Kunci L, dan pastikan sinar laser tepat di titik tengah setiap cermin sebelum melakukan mode test.

Dengan memahami cara kalibrasi mesin laser cutting 50W JY3020 ini, downtime produksi akibat masalah mesin dapat diminimalkan secara signifikan. Lakukan perawatan rutin secara konsisten untuk menjaga performa mesin tetap optimal dalam jangka panjang.

Ingin tahu lebih lanjut tentang Mesin Laser 50W JY3020 atau mesin finishing lainnya? Kunjungi Maxipro.co.id atau hubungi tim customer service kami untuk konsultasi langsung.
